SEM370 SERIES 배선 방법 wiring method


PCB-A 배선도

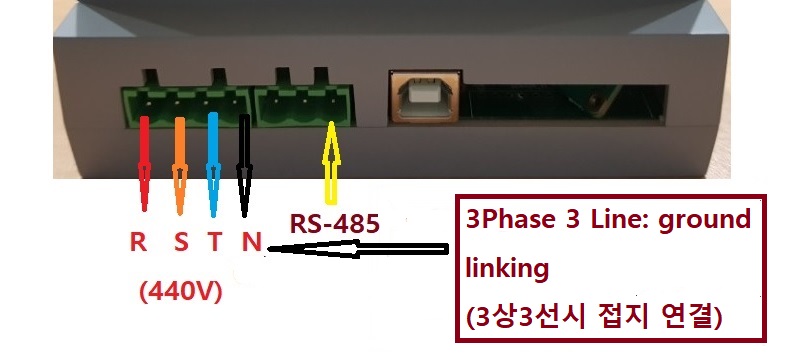

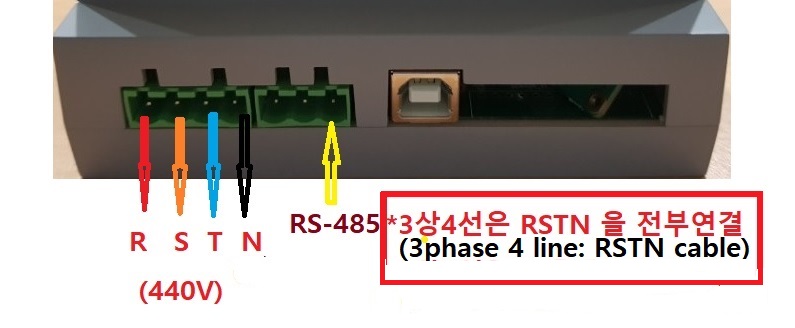

3상4선 (380V, 440V)  3 Phase 3 Line 3상3선 (220V, 380V, 440V)  3 Phase 4 Line




PCB-B 배선도

점프선 1개 장착 보드: 표준형   (Standard type: Jump cable: 1 pc included)

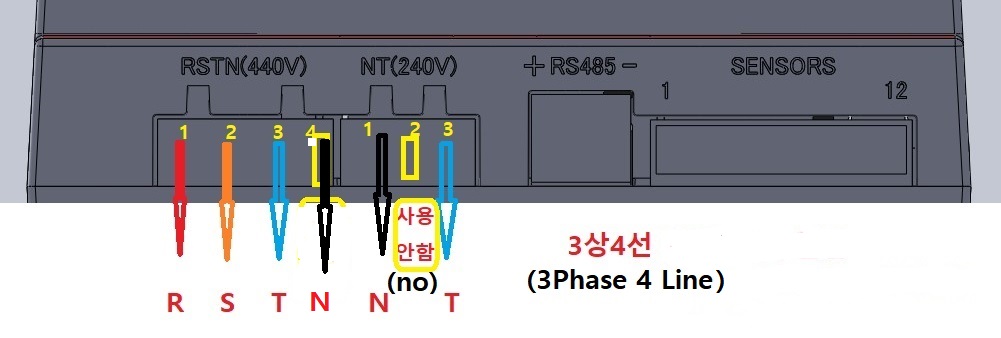

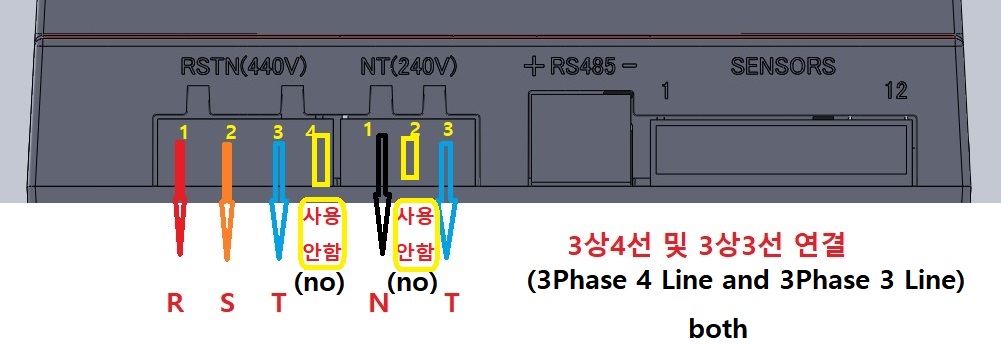

3상 4선 (380V, 440V)  3 Phase 4 Line 3상 3선 (220V, 380V, 440V)  3Phase 3 Line

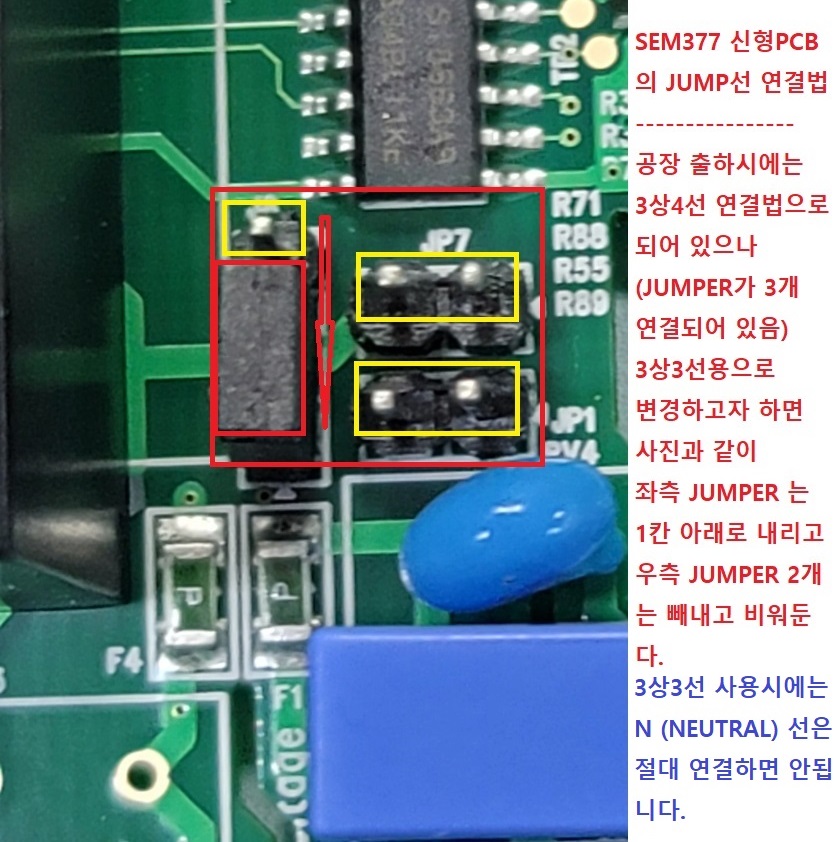

점프선 3개 장착 보드: 주문형  (Order made : Jump cable : 3pcs connected)

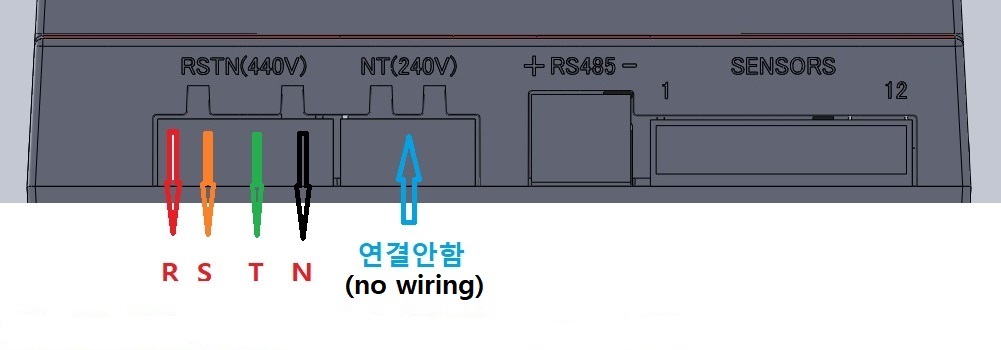

3상 4선 (380V, 440V)  3 Phase 4 Line

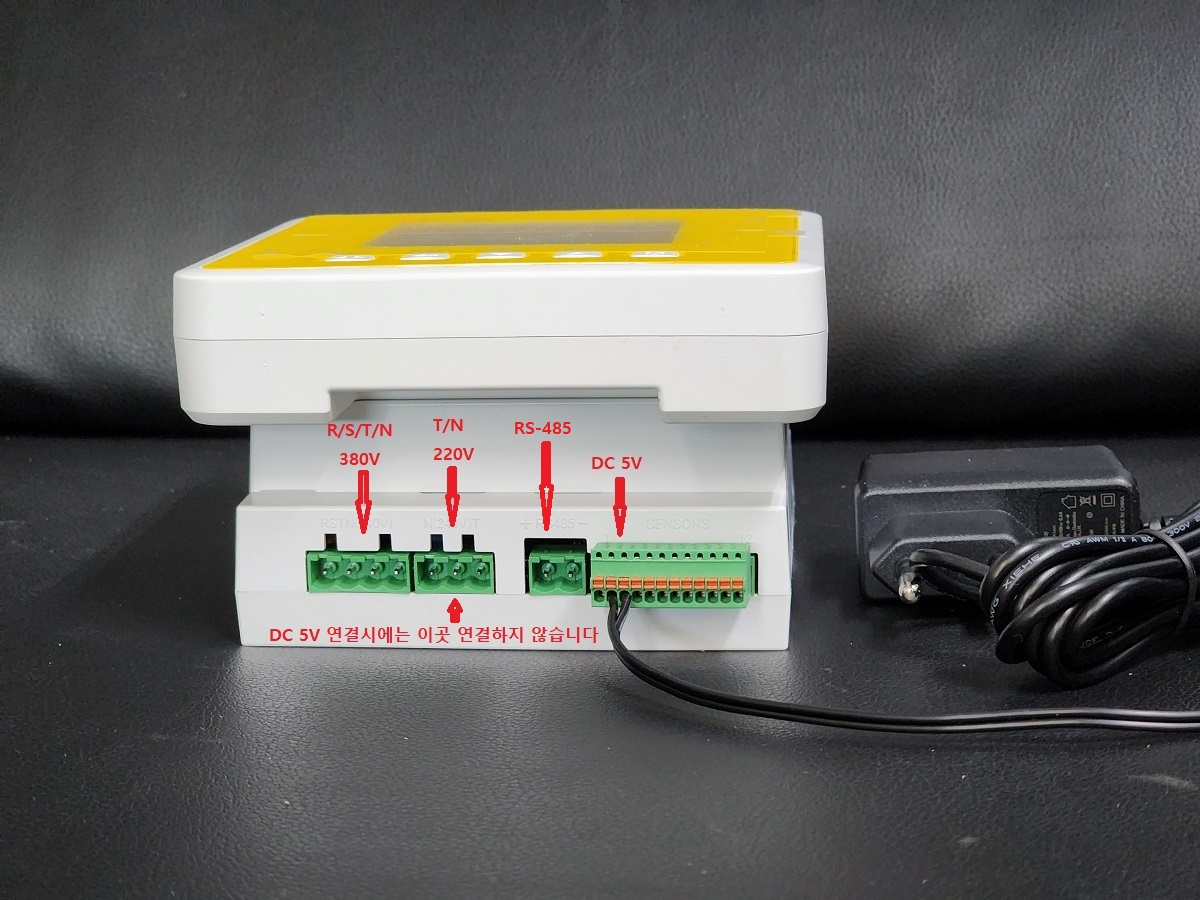

전류 센서 3개와 DC 5V 전원 연결만 하여 전류만 측정 및 저장이 가능 하다




각종 센서 연결 단자 (DUST 는 아직 구현이 안됩니다)





PIANO SWITCH 용도별 사용법





WEB CLOUD SERVICE
